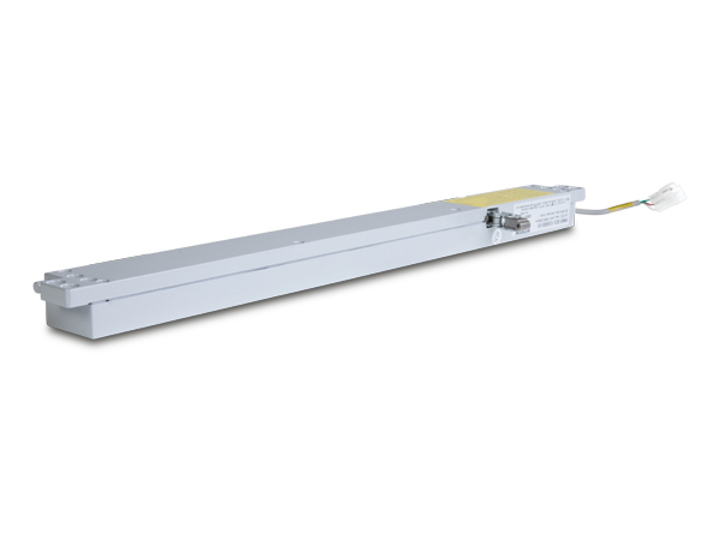

Kleiner 1A-Kettenantrieb für integrierten Einbau, für RWA und Komfortlüftung verwendbar
WMX 823
- Kettenantrieb für den Einbau in das Fensterprofil (integrierte Montage).
- für RWA- und di e Komfortlüftung.
- für den senkrechten oder waagrechten Einbau im Blendrahmen nach innen und nach aussen öffnenden Fenstern verwendbar.
- nicht für den Einsatz von Dachflächenfenster geeignet.
Über WMX 823
Hauptmerkmale
-
Natürliche Lüftung
Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.
-
Rauch und Wärmeabzug nach DIN EN 12101-2
Das Produkt eignet sich zu Rauch und Wärmeabzug nach DIN EN 12101-2 und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.
-
Rauch und Wärmeabzug nach B300
Das Produkt eignet sich zu Rauch und Wärmeabzug nach B300 und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.
-
±24V Nominalspannung
Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt
-
MotorLink®
Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster intelligenten digitalen Datenkommunikation.
Produktinformationen
Programmierbarer 24V DC Kettenantrieb für den Einbau in das Fensterprofil (integrierte Montage) für RWA- und die Komfortlüftung.
Für den senkrechten oder waagrechten Einbau im Blendrahmen nach innen und nach aussen öffnenden Fenstern verwendbar.
Nicht für den Einsatz von Dachflächenfenster geeignet.
Anwendungsbereich
– wird gemeinsam mit ±24V Steuereinheiten oder Steuereinheiten mit MotorLink®
benutzt
– kann gemeinsam mit einem WMB Verriegelungsantrieb verwendet werden
– externe Klemmleiste kann direkt an den Motor (Version E) angeschlossen werden
– der Antrieb ist erhältlich in einer Version mit oder ohne UL-Zertifizierung:
- Europa: Bestellung ohne UL-Zertifizierung (Version 0)
- USA / Kanada: Bestellung mit UL-Zertifizierung (Version U)
– Synchonisierung bis zu 4 Fensterantrieben – kein externes Synchronisierungsmodul
notwendig
– exakte Positionrückmeldung und 3 Geschwindigkeiten möglich bei Verwendung mit
MotorLink® Steuerungen
– soft close
– eingebaute elektronische Lastabschaltung /Endabschaltung
– Motorelektronik mit Microcontroller
– der Antrieb reversiert zur Idealposition des Fensters um die Lebenszeit der
Fensterdichtung zu erhöhen
– einfache Montage
Technische Daten
| Montage | Integrierte Montage Aufgesetzte Montage |
| Verwendbarkeit | Kippfenster Drehfenster Klappfenster |
| Kettenhuboptionen | 50 - 500 mm in Schritten von 10 mm |
| Druckkraft | 200N |
| Zugkraft | 200N |
| Zuhaltekraft | 3000 N |
| Betriebsgeschwindigkeit | Programmierbar von 3mm/s bis 10mm/s |
| Emissions-Schalldruckpegel | ≤30 dBA (Betriebsgeschwindigkeit: 3 mm/s)dBA ≤46 dBA (Betriebsgeschwindigkeit: 9,5 mm/s)dBA |
| Stromversorgung | 24 VDC |
| Stromaufnahme | 1 A |
| Nominalspannung | 24V DC (max. 10% Restwelligkeit) |
| Schutzart | Integrierte Montage: IP 32 Aufgesetzte Montage: IP 20 |
| Größe | 30,5 x 517 x 42 (H x B x D)mm |
| Farbeoptionen | Grau (RAL 9006) |
| Material | Lackiertes Zinkgehäuse mit 13mm Zink-chromatierter Stahlkette |
| Separat zu bestellen | Beschläge und standard Verlängerungsleitungen Typ WLL |
| Vernetzten Bereitschafbetrieb | Siehe Anhang für den vernetzten Bereitschaftsbetriebsverbrauch unter dem MotorController / der RWA-Zentrale, an dem/der das Produkt angeschlossen ist. |
Lieferumfang
Antrieb mit 100mm Kabel mit Fast-in/ Fast-on Stecker für WLL KabelDownloads
