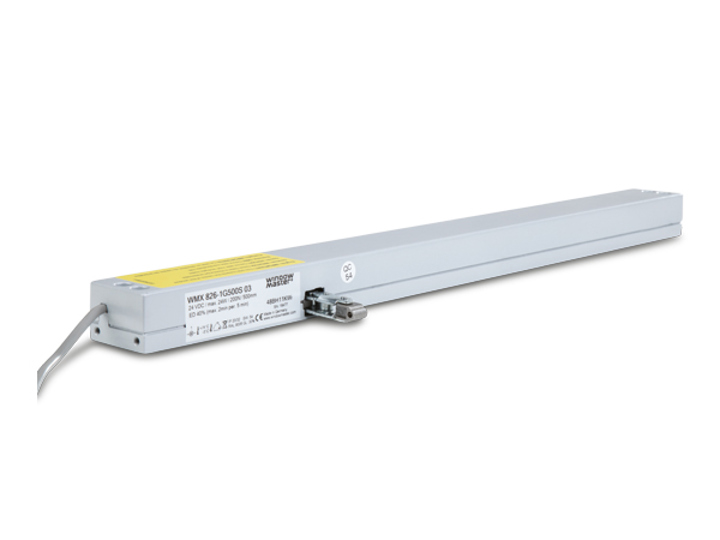

WMX 826

Kettenantrieb 200N

  • Kettenantrieb für die aufgesetzte Montage.
  • für RWA und die Komfortlüftung.
  • für Kipp-, Klapp-, Senkklap-, Dreh-, Schwing-, Wende- und Parallel- ausstellfenstern verwendbar.

    Angebot anfordern
WMX 826

Über WMX 826

Hauptmerkmale

  • Natürliche Lüftung

    Natürliche Lüftung

    Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.

  •
Rauch und Wärmeabzug

    Rauch und Wärmeabzug

    Das Produkt eignet sich zu Rauch und Wärmeabzug und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.

  •
24V Nominalspannung

    24V Nominalspannung

    Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt

  •
MotorLink®

    MotorLink®

    Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster patentierten intelligenten digitalen Datenkommunikation.

  •
Zertifiziert nach UL

    Zertifiziert nach UL

    Das Produkt ist für die USA zertifiziert nach UL325 und für Kanada nach CSA C22.2 No.247-14

Produktinformationen

​Programmierbarer 24V DC Kettenantrieb für die aufgesetzte Montage für RWA und die Komfortlüftung.
Für Kipp-, Klapp-, Senkklap-, Dreh-, Schwing-, Wende- und Parallel- ausstellfenstern verwendbar.

Anwendungsbereich
– wird gemeinsam mit ±24V Steuereinheiten oder Steuer­einheiten mit MotorLink®
   benutzt
– kann gemeinsam mit einem WMB Verriegelungsantrieb verwendet werden
– externe Klemmleiste kann direkt an den Motor (Version E) angeschlossen werden
– der Antrieb ist erhältlich in einer Version mit oder ohne UL-Zertifizierung:
   - Europa: Bestellung ohne UL-Zertifizierung (Version 0)
   - USA / Kanada: Bestellung mit UL-Zertifizierung (Version U)
– Synchonisierung bis zu 4 Fensterantrieben – kein externes Synchronisierungsmodul
   notwendig
– exakte Positionrückmeldung und 3 Geschwindigkeiten möglich bei Verwendung mit
   MotorLink® Steuerungen
– soft close
– eine Umprogrammierung von Druckkraft, Geschwindigkeit, Reversierung und
   Geräuschpegel kann jederzeit, auch nach erfolgter Installation durch unser
   Programmiergerät WAT 100 vorgenommen werden
– eingebaute elektronische Lastabschaltung /Endabschaltung
– Motorelektronik mit Microcontroller
– der Antrieb reversiert zur Idealposition des Fensters um die Lebenszeit der
   Fensterdichtung zu erhöhen
– einfache Montage

Technische Daten

Technische Daten
Kettenhub 50 - 500mm, in Schritten von 10mm
Öffnungsgeschwindigkeit 9mm/s (Programmierbar 3 - 9,5mm/s)
Druckkraft in Abhängigkeit zur Kettenlänge
- siehe Datenblatt
Zugkraft 200N
Betriebsspannung nominal 24V DC
24V DC (max. 10% Restwelligkeit)
Stromaufnahme 1A
Größe 487 x 30,5 x 42mm (BxHxT)
Farbe Aluminium (RAL 9006) oder weiß (RAL 9010)
Separat zu bestellen Beschläge und Kabeln (WLL-Kabeln)

WMX 826 ist auch als 'WMX 526" mit 150N Druckkraft, 150N Zugkraft und 0,5A Stromaufnahme verfügbar. Weitere Informationen finden Sie im nachfolgendem Datenblatt.

Lieferumfang

Kettenantrieb (nicht UL-zertifiziert) mit 5m Leitung mit Fast-in/ Fast-on Steckern für WLL-Zuleitung.

Kettenantrieb (UL-zertifiziert) mit 2m UL-zugelasser Leitung

Intelligente Steuerung von Fenstern: MotorLink®

MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
