Schloss-Schule der Augustenburg-Gemeinschaftsschule
Die im Sommer 2020 nach über zwei Jahren abgeschlossene Renovierung der Schloss-Schule der Augustenburg-Gemeinschaftsschule war mit dem erklärten Ziel durchgeführt worden, das Raumklima für die Schülerinnen und Schüler zu verbessern. Bei der Planung der Lüftungslösung arbeitete WindowMaster eng mit den Architekten, Heizungs-, Lüftungs- und Klimatechnikern sowie den beauftragten Elektrofirmen zusammen, um im Schulgebäude eine präzise steuerbare natürliche Lüftung für ein angenehmes Raumklima zu implementieren.
Besuchen Sie ein ReferenzprojektLösung
Natürliche Lüftung , Sonnenschutz , Heizung
Ort
Karlsruhe, Deutschland
Sektor
Schulen und Institutionen
Projekttyp
Renovierung
Frischluft in den Klassenzimmern
Zahlreiche Studien zeigen, dass sich durch Erhöhung der Frischluftzufuhr und Luftwechselraten in den Klassenräumen die Leistungsfähigkeit der Schülerinnen und Schüler verbessern und ihre Fehlzeiten reduzieren lassen. Eine Studie konnte sogar nachweisen, dass Schülerinnen und Schüler um 7–8% schnellere Fortschritte erzielen, wenn sie in Klassenräumen lernen, deren Fenster sich öffnen lassen. Diese Ergebnisse zeigten sich unabhängig davon, ob die Klassenräume zusätzlich klimatisiert wurden oder nicht.
Dies war vielleicht genau der Grund, aus dem die Schloss-Schule der Augustenburg-Gemeinschaftsschule sich für eine intelligente natürliche Lüftung in insgesamt 10 Klassenräumen entschieden hat. Die Wahl der Gebäudeplaner fiel dabei auf das für eine natürliche Lüftung ausgelegte Steuerungssystem NV Advance® von WindowMaster, dessen Steuerungskonzept individuell an die jeweiligen Anforderungen angepasst werden kann.
Steuerungssystem NV Advance®

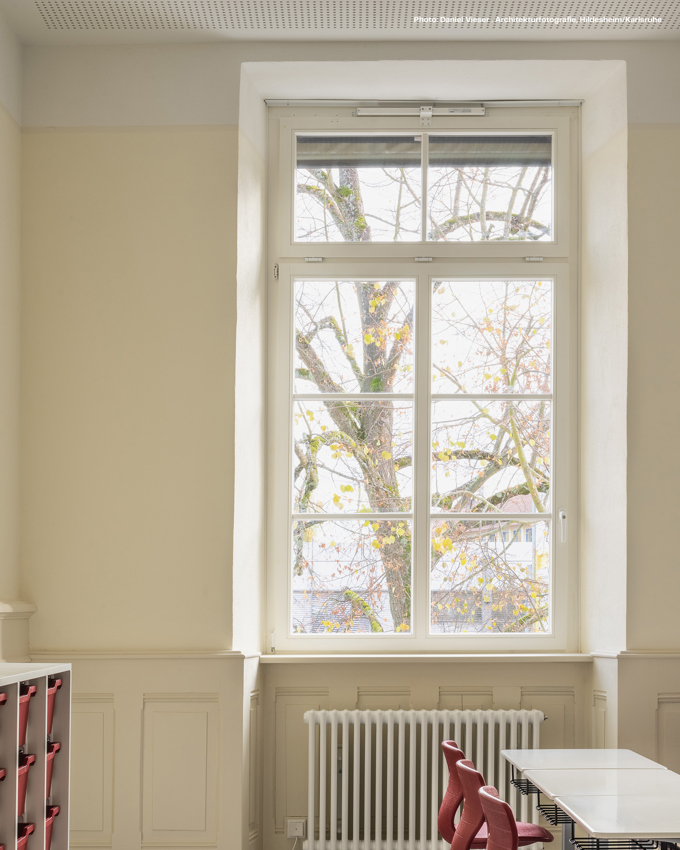

Für die hoch platzierten steuerbaren Fassadenfenster kamen 57 Fensterantriebe des Typs WMX 814 zum Einsatz. Insgesamt 10 Lüftungszonen mit natürlicher Lüftung werden nun mit NV Advance® gesteuert. Das System koordiniert und steuert zudem die Heizung und den Sonnenschutz in diesen Lüftungszonen und gewährleistet so eine umfassende Gebäudelösung. Darüber hinaus steuert NV Advance® die Heizung und den Sonnenschutz in weiteren 7 Zonen, die über keine natürliche Lüftung verfügen. Dies stellt die außerordentliche Flexibilität des Systems unter Beweis. Bestandteil der implementierten Lösung ist ferner ein Lüftungstaster, mit dem Lehrerinnen und Lehrer sowie Schülerinnen und Schüler die Fenster nach Bedarf öffnen können. Auf Wunsch des Kunden ist das System so ausgelegt, dass es nach 30 Minuten wieder auf die automatische Steuerung zurückschaltet.
Flüsterleise Fensterantriebe
Fensterantriebe sollten für einen möglichst geräuschlosen Betrieb konzipiert sein, damit in den Klassenräumen ohne Störfaktoren gearbeitet werden kann. Die in der Schloss-Schule der Augustenburg-Gemeinschaftsschule eingesetzten Fensterantriebe zeichnen sich durch die einzigartige Technologie von WindowMaster aus, die eine präzise Steuerung der Fensteröffnung und einen absolut geräuscharmen Betrieb sicherstellt. Diese Technologie mit der Bezeichnung MotorLink® und TrueSpeed™ bietet zahlreiche weitere Funktionen wie zum Beispiel die Hinderniserkennung. Mit dieser Sicherheitsfunktion erkennt der Fensterantrieb eventuelle Hindernisse während des Betriebs. In diesem Fall reversiert der Antrieb und gibt so das Hindernis frei.
Intelligente Steuerung von Fenstern: MotorLink®
MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
Lesen Sie hier mehr
Hintergrundinformationen zur Lösung und Strategie
In den meisten Klassenräumen erfolgt eine einseitige natürliche Lüftung durch die steuerbaren hoch platzierten Fassadenfenster ohne zusätzliche mechanische Lüftung. Das Lüftungssystem überwacht ferner die Innen- und Außentemperaturen sowie die CO2-Werte, sodass die Fenster nur dann öffnen und schließen, wenn dies sinnvoll ist, um ein angenehmes Raumklima und eine sichere Umgebung zu gewährleisten. Die Schule hat WindowMaster zudem mit dem regelmäßigen Service ihrer Lüftungslösung beauftragt.
Informationen zu TrueSpeed™
Fensterantriebe von WindowMaster, die mit TrueSpeed™-Technologie arbeiten, sind durchschnittlich nicht lauter als 30 dBA. Dieser Wert ist umso beeindruckender, wenn man weiß, dass beim Flüstern in etwa der gleiche niedrige Geräuschpegel gemessen wird. Wie ist dies mit TrueSpeed™ möglich? Die TrueSpeed™-Technologie verlangsamt die Bewegung des Fensterantriebs auf 1 mm pro Sekunde. Dies gewährleistet einen nahezu geräuschlosen Betrieb und gleichzeitig eine präzisere Steuerung.
Der von den Gebäudeplanern ausgewählte Fensterantrieb erzeugte bei einer Messung in kontrollierter Umgebung im dänischen Teknologisk Institut (DTI), einem führenden Forschungs- und Technologieunternehmen, einen Geräuschpegel von lediglich 25 dBA.
