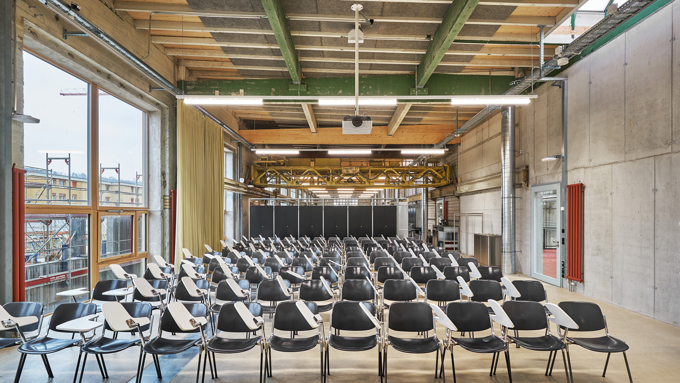

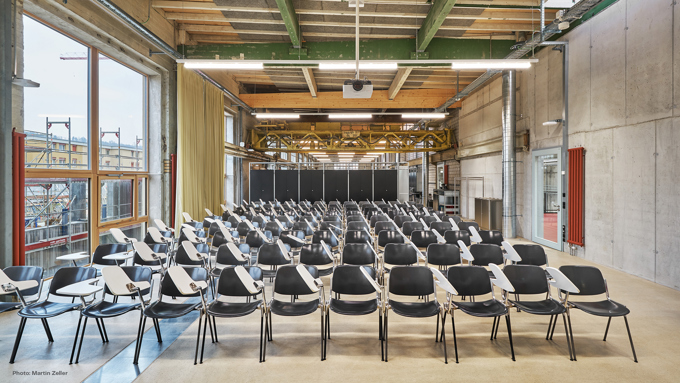

ZHAW Web 04 Credited

Nach zwei Jahren Renovierungen in den Hallen 189/191 fand am 20. Februar 2018 die Eröffnung der neuen Räumlichkeiten des Departements Architektur, Gestaltung und Bauingenieurwesen statt. Die umgebauten und erweiterten Räume bieten viel Platz für den Unterricht, die Forschung und auch als Pausenraum, sodass die Studierenden experimentieren, Modelle bauen und sich entspannen können. Die ZHAW ist eine der führenden Schweizer Hochschulen für angewandte Wissenschaften. Mit ihren Standorten in Winterthur, Zürich und Wädenswil ist sie stark in der Region verwurzelt.

Besuchen Sie ein Referenzprojekt

Lösung

Natürliche Lüftung , Rauch- und Wärmeabzug

Ort

Winterthur, Schweiz

Sektor

Schulen und Institutionen

Steuerungssystem

NV Advance , MotorLink

Jahr

2018

Dezenter und raffinierter Umbau

Die Änderungen, die während des Umbaus in den Hallen 189 und 191 angebracht wurden, sind sehr subtil. Das Ziel war es, die ursprüngliche Bausubstanz mit so wenigen Eingriffen wie möglich einer neuen Nutzung zuzuführen und das Charisma des bestehenden Gebäudes noch deutlicher zum Ausdruck zu bringen.

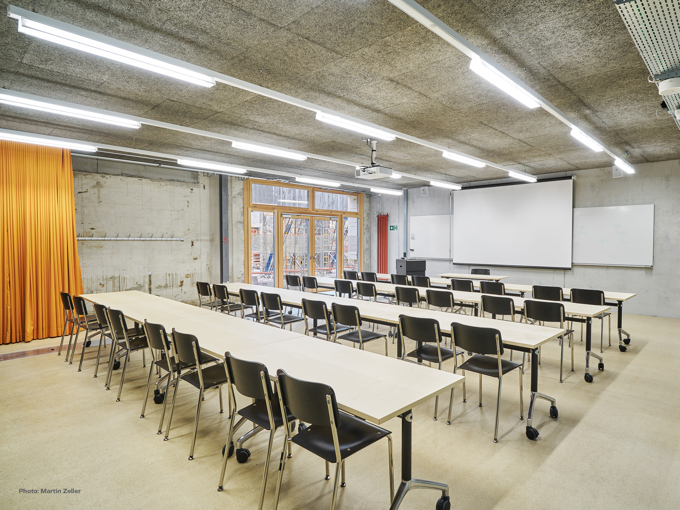

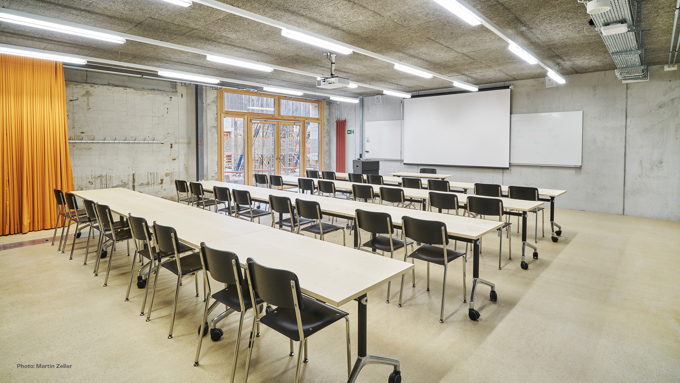

ZHAW Web 01 Credited

Natürliche Lüftung und Rauch- und Wärmeabzug in einem renovierten Gebäude

Zur Optimierung des Innenraumklimas beinhaltete der Umbau des bestehenden Gebäues auch die Erneuerung der Fassade. Zur Steuerung der 29 Lüftungszonen mit 93 Fenstern wurde die WindowMaster-Steuerung NV Advance® eingebaut. Diese umfasst die Steuerung und Koordination der zusätzlichen mechanischen Lüftung in den Sanitärräumen sowie den Rauch- und Wärmeabzug über unsere CompactSmoke™ RWA-Zentrale. NV Advance® ist eine hochgradig individuell anpassbare Lösung, die in Kombination mit den anderen Raumklimalösungen des Gebäudes arbeitet. Damit wird gewährleistet, dass zu jeder Jahreszeit gesunde, frische Luft in die Klassenzimmer und anderen Räume gelangt, ohne Abstriche im Komfort machen zu müssen. Darüber hinaus wurden die Steuerungsprotokolle der Fenster in intensiver Zusammenarbeit mit dem Auftraggeber programmiert, um die Energieeinsparungen zu optimieren und gleichzeitig die Sicherheit bei Tag und bei Nacht zu gewährleisten. NV Advance® ist über KNX an das Gebäudemanagementsystem angeschlossen.

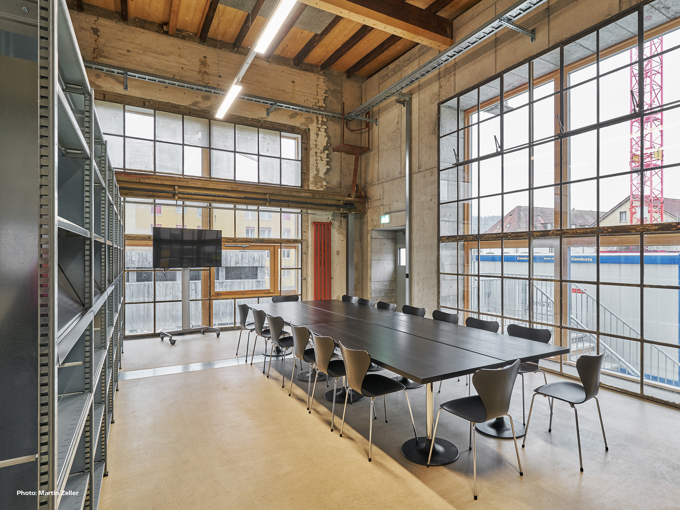

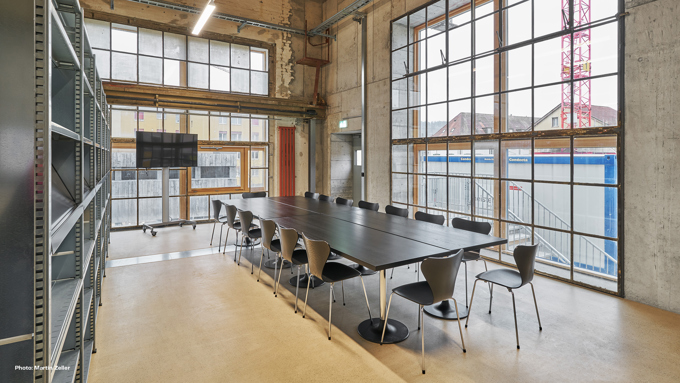

ZHAW Web 05 Credited

Einzigartige Fensterautomationstechnik MotorLink®

Die in diesem System eingebauten Antriebe sind mit unserer patentierten Technologie ausgestattet.

Intelligente Steuerung von Fenstern: MotorLink®

MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.

Lesen Sie hier mehr
Icon Motorlink White

Nachtauskühlung

Das NV Advance®-System steuert auch die Nachtkühlung über automatisierte Fenster, damit die thermische Masse des Gebäudes in der Nacht wirksam abkühlen kann. Durch die sichere Nachtauskühlung der thermischen Masse können die Betriebskosten des Gebäudes reduziert werden.

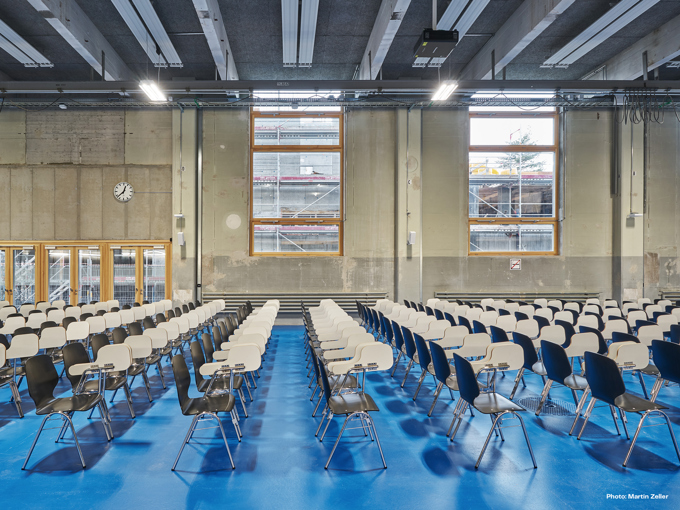

ZHAW Web 02 Credited

Planung und Entwurf der natürlichen Lüftung

Zur Unterstützung des Auftraggebers beim Entwurf des natürlichen Lüftungssystems für das Gebäude hat WindowMaster Berechnungen der Luftwechselrate bereitgestellt und die Anzahl der Fenster berechnet, die für ein optimales Innenraumklima erforderlich sind. Weiter haben wir gemeinsam mit dem Auftraggeber die Anzahl der erforderlichen Fensterantriebe und MotorController ermittelt und den Schaltplan für die Installation bereitgestellt. Zur Gewährleistung eines perfekten Betriebs der Sonnenschutz- und Fensterautomation hat der Auftraggeber mit WindowMaster eine Dienstleistungsvereinbarung geschlossen.

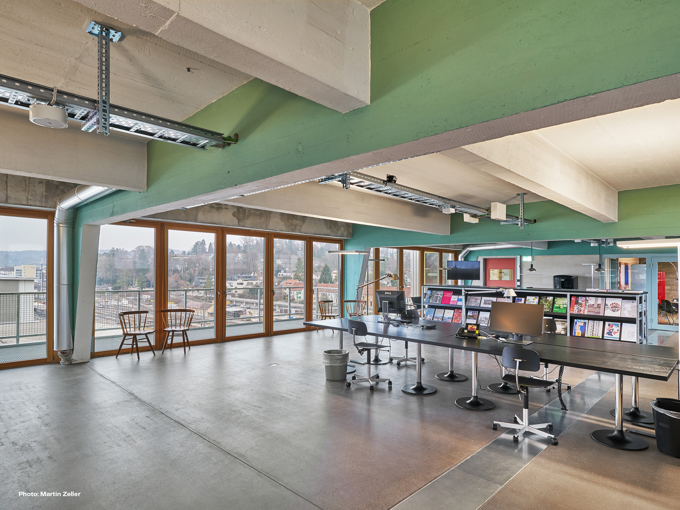

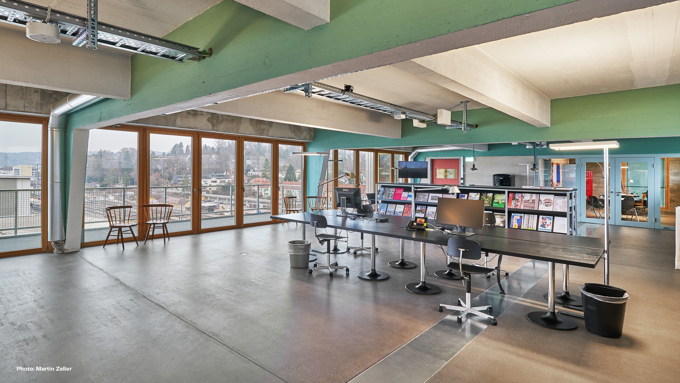

ZHAW Web 03 Credited

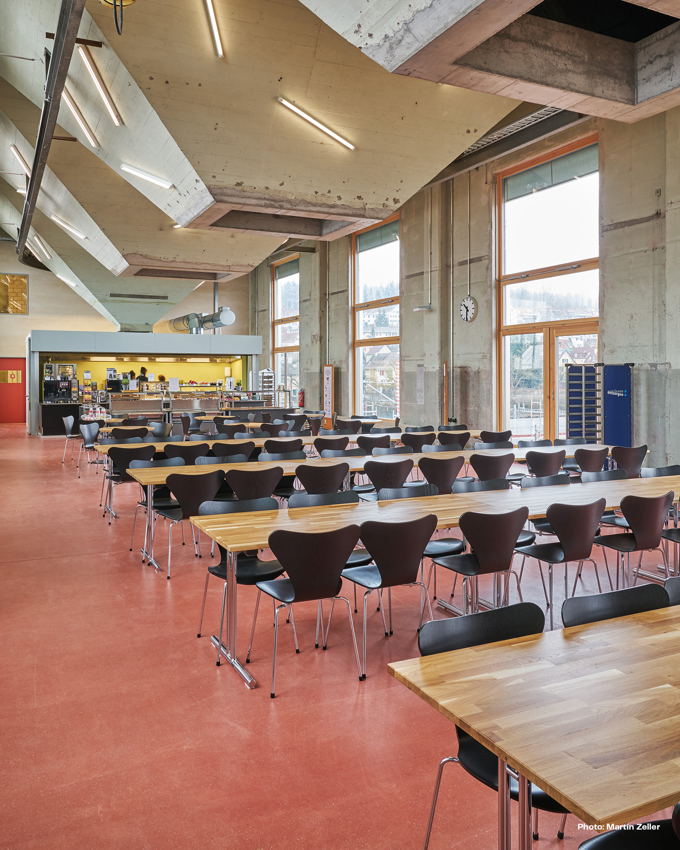

ZHAW Web 06 Credited
